Configurer OSPF sur routeur Cisco

Le Virtual Link

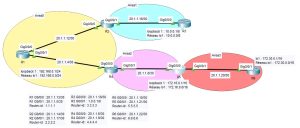

Enfin, nous allons expérimenter le virtual link qui va nous permettre de virtualiser une connexion d’un routeur à une area distante. On va reprendre notre schéma, et ajouter une area qui n’a pas d’interface dans l’area 0. Si vous avez bien lu, vous savez qu’avec OSPF chaque area doit avoir une patte dans l’area 0, sinon l’area ne sera pas routée.

  • J’ai donc ajouté une area 3 qui n’a aucune patte dans l’area 0. R6 sera donc introuvable sur le réseau. J’ai créé une loopback dans R6 dont le réseau ne sera pas routé non plus. (N’oubliez pas les loopback sont dans l’exemple seulement pour simuler la présence de sous-réseaux).

  • On va donc créer un virtual link pour créer un tunnel entre R4 et R5 afin que l’area 3 se « croit » connectée directement à l’area 0.
  • On va d’abord configurer tout sauf le virtual link. On constatera que OSPF ne communique pas jusque l’area 3, puis on ajoutera le virtual link.

Config R5

  • Quelques ajouts de config sur R5 pour la config de g0/0/1

#(config) int g0/0/1
#(config-if) ip address 20.1.1.21 255.255.255.252
#(config-if) ip ospf 10 area 3
#(config-if) no shut

Config R6

  • Et la config sur R6 pour lo1, g0/0/1, et les paramètres OSPF.

#(config) interface Lo1
#(config-if) ip addr 172.30.0.1 255.255.0.0
#(config-if) int g0/0/1
#(config-if) ip addr 20.1.1.22 255.255.255.252
#(config-if) ip ospf 10 area 3
#(config-if) router ospf 10
#(config-router) router-id 6.6.6.6
#(config-router) network 172.30.0.0 0.0.255.255 area 3

  • A ce stade, le routage ne se transmet pas. On va maintenant agir sur R4 et R5 pour créer le Virtual Link.

Virtual Link su R4

  • On rentre dans le processus ospf et on indique l’identifiant du routeur qui sera à l’autre bout du virtual link, soit R5 avec l’id 5.5.5.5. Le numero d’area doit être celui qui contient les 2 routeurs du virtual-link, soit area 2 ici.

#(config) router ospf 10
#(config-router) area 2 virtual-link 5.5.5.5

Virtual Link su R5

  • Puis on fait la même chose sur R5 en pointant vers R4, et en utilisant le même area 45.

#(config) router ospf 10
#(config-router) area 2 virtual-link 4.4.4.4

  • Maintenant que le Virtual-link est configuré, R6 reçoit bien les infos OSPF de son area !



Conclusion

Il s’agit de la base de la base mais c’est pas mal pour commencer à mettre un pied dans OSPF. J’espère que cet article vous aura servi un peu. Merci de votre visite !
